Met Digital Image Correlation (DIC, digitale beeldcorrelatie) krijgen testteams inzicht in hoe materialen over een volledig proefstuk vervormen. In sommige laboratoria brengt een traditionele standalone DIC-opstelling echter extra werk met zich mee, van optische uitlijning en kalibratie tot de voorbereiding van proefstukken en de nabewerking.

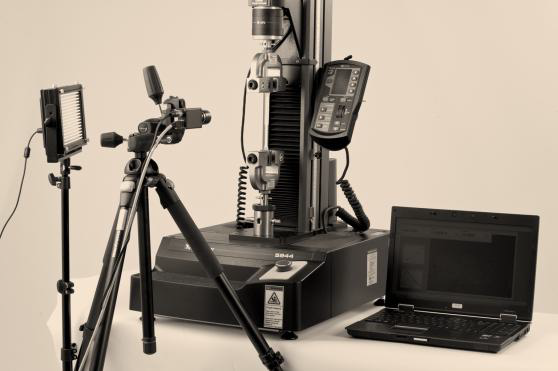

De Imetrum UVX3D biedt een andere manier om geavanceerde rekmetingen uit te voeren. Hij combineert een 3D-video-extensometer met twee camera’s met een fabrieksgekalibreerd systeem, zodat het opzetten en meten tijdens mechanische beproevingen eenvoudiger wordt. De UVX3D maakt gebruik van DIC-technologie en kan full-field DIC-rekkaarten leveren. Dankzij de geïntegreerde workflow vraagt hij minder opbouwwerk dan complexere standalone systemen.
Meten in 3D, inclusief beweging uit het vlak
Een proefstuk kan tijdens het vervormen uit het vlak bewegen. Dat kan de resultaten van een tweedimensionaal meetsysteem beïnvloeden. Met twee camera’s meet de UVX3D bewegingen in 3D, zodat die beweging tijdens de proef in rekening wordt gebracht. Het systeem is ontworpen voor contactloze rekmeting en is geschikt voor onder meer trek-, druk- en buigproeven.
Lees meer op tiniusolsen.com ->
Van realtime meting tot analyse na de proef
De UVX3D meet in realtime tijdens de proef. Voor de toepassingen waar dat relevant is, is reksnelheidsregeling beschikbaar. Na de proef kunnen gebruikers de resultaten bekijken en verwerken met de Video Gauge-software van Imetrum. Voor toepassingen die een breder beeld van de vervorming over het proefstuk vereisen, is full-field DIC-rekmapping beschikbaar.
Welke extensometer past bij u?
Een praktische keuze voor laboratoria voor mechanische beproeving
Voor laboratoria die DIC overwegen, brengt de UVX3D 3D-meting en DIC-analyse samen in een video-extensometerworkflow die eenvoudig op te zetten is. Het systeem kan worden geconfigureerd voor een breed gamma universele beproevingsmachines, afhankelijk van de specifieke machine en de testvereisten.
Afhankelijk van het gekozen model en de configuratie voldoet de UVX3D-reeks aan de eisen van ISO 9513 klasse 0,5 en ASTM E83 klasse B-1.
Overweeg je DIC voor je testapplicatie?
Neem contact op met Benelux Scientific om de Imetrum UVX3D te bespreken en na te gaan of hij bij uw testopstelling past.
